검은색과 녹색의 이중색 HDPE 지오 멘브란 화학 환경에서의 방수성 성능에 대한 우수한 해결책
제품 소개

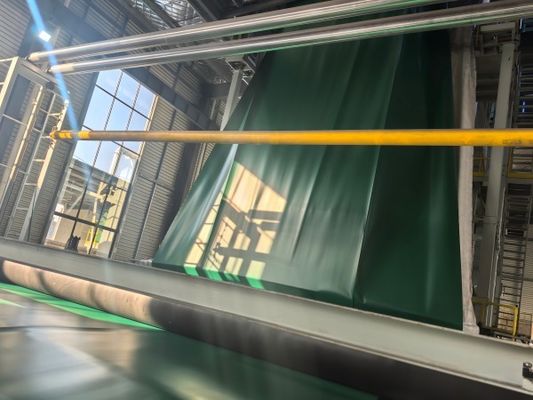

검은색과 녹색의 이중 색상 HDPE 지오 림막은 새로운 유형의 방수 지오 합성 물질입니다. 그것은 고밀도 폴리에틸렌 (HDPE) 과 저밀도 폴리에틸렌 (LLDPE) 의 장점을 결합합니다.2층 코엑스트루션 블로 Molding 공정으로 제조된이 지질막은 검은색 면과 녹색 면을 가지고 있으며, 따라서 검은색과 녹색의 이중 색상 HDPE 지질막이라고 불립니다.
검은색과 녹색의 이색 HDPE 지오 엠브랜은 HDPE 또는 LLDPE 폴리에틸렌 원료로 만들어졌으며 두 가지 다른 색상의 마스터배치를 추가했습니다.가장 흔한 색상은 검은색과 녹색입니다, 따라서 검은색과 녹색의 이중 색상 HDPE 지오 림프란이라는 이름입니다. 녹색의 원료에 대한 높은 요구 사항으로 인해,이 지질막의 생산은 제품의 품질을 보장하기 위해 새로운 재료 또는 1등 흰색 재료를 사용해야합니다..
검은색과 녹색의 이색 HDPE 지오 엽막은 튼튼한 팽창 기계적 특성과 뛰어난 탄력성과 변형 능력을 가지고 있습니다.용도로 사용하기에 매우 적합합니다. 확장 또는 수축 된 기지 표면에 사용되도록그 수증기 투명성 계수는 매우 낮습니다 (K≤1.0×10^-13g·cm/cm2·s·pa),그것은 효과적으로 기초 표면의 불규칙한 정착을 극복하고 우수한 방수 성능을 제공할 수 있습니다..
이 지질막은 뛰어난 화학적 안정성을 가지고 있으며 80종 이상의 강한 산과 알칼리 화학 매체로부터의 노폐에 저항할 수 있습니다.이것은 하수 처리와 같은 환경에서 탁월한 성능을 발휘합니다., 화학 반응 풀, 그리고 쓰레기 매립지.
검은색 과 녹색 이색 HDPE 지질막 은 뛰어난 노화 방지, 자외선 방지 및 부패 방지 기능을 가지고 있으며, 5 년 이상 야외에서 사용할 수 있습니다.,녹색 면이 존재하면 지질막의 열 흡수 능력이 감소하여 사용 수명이 길어집니다.
건설 과정 은 간단 하고 신속 합니다. 콘크리트 쿠션 층 을 뿌리지 않고 수영장을 파고 그에 따른 평준화 처리 를 해야 합니다.구조 콘크리트에는 경화 기간이 필요하지 않습니다., 이것은 건설 속도를 크게 가속화합니다.
검은색과 녹색의 이중 색상 HDPE 지오막은 뛰어난 성능으로 인해 다양한 분야에서 널리 사용됩니다.
쓰레기 매립지: 중간 표면 덮개, 경사 보호 덮개 및 폐기물 매립장 덮개 등에 사용됩니다.
수력공학: 여기에는 수력 구조물인 저수지, 덤비, 칸프, 운하, 인공 호수, 수 저장 탱크 등의 전체적 및 지역적 방수 강화가 포함됩니다.
환경 보호: 폐수 처리, 화학 반응 수영장 및 방수처리를 필요로하는 다른 환경 보호 프로젝트에 적합합니다.
제품 사양
* 두께: 0.30mm ~ 3.00mm
* 너비:1m~9m
* 롤 길이: 30m ~ 100m (자격화 요청 받아)
PS: 위와 같은 모든 주문을 받아드리겠습니다.
지질막 시리즈
매립지를 위한 부드러운 HDPE 지오 멘브라인 (GH-2S 및 GB/T 17643-2011)
| 사양 | 0.75mm | 10.00mm | 1.25mm | 1.50mm | 20.00mm | 2.50mm | 30.00mm | 언급 | |
| 항목 | |||||||||
| 두께 (mm) | 0.75mm | 10.00mm | 1.25mm | 1.50mm | 20.00mm | 2.50mm | 30.00mm | ||
| 밀도 (g/cm2,≥) | 0.939 | ||||||||
| 팽창성 특성 | |||||||||
| 양력 강도 (N/mm,LD/TD) | 11 | 15 | 18 | 22 | 29 | 37 | 44 | ||
| 파열 강도 (N/mm,LD/TD) | 20 | 27 | 33 | 40 | 53 | 67 | 80 | ||
| 연장률 (%) | 12 | ||||||||
| 부러진 길쭉한 비율 (%) | 700 | ||||||||
| 직사각형 찢기 강도 (N) | 93 | 125 | 156 | 187 | 249 | 311 | 374 | ||
| 펀크 강도 (N) | 240 | 320 | 400 | 480 | 640 | 800 | 960 | ||
| 환경적 스트레스로 인한 균열 저항성 (h) (단점 절단 일정한 팽창 방법) |
300 | ||||||||
| 탄소 흑색 | |||||||||
| 탄소 흑색 함수 (분위) (%) | 20.0~3.0 | ||||||||
| 탄소 검정 분산 | 10개 중 9개의 관측 지역은 1등급 또는 2등급이어야 하며, 3등급의 1등급을 넘지 않아야 합니다. | ||||||||
| 산화 인덕션 시간 (OIT) | |||||||||
| 표준 OIT (분) | 100 | ||||||||
| 고압 OIT (분) | 400 | ||||||||
| 85°C 오븐 노화 (최저 평균) | |||||||||
| 굽은 후 90일 후, 표준 OIT 유지 (%) | 55 | ||||||||
| 구운 후 90일 후 고압 OIT 유지 (%) | 80 | ||||||||
| 자외선 방지력 | |||||||||
| 1600 시간 후 자외선 방사선, 표준 OIT 유지 (%) | 50 | ||||||||
| 1600 시간 후 자외선 방사선, 고압 OIT 유지 (%) | 50 | ||||||||
| -70°C 낮은 온도 난해 성능 영향 | 합격 | ||||||||
| 수증기 침투 계수 g.cm (cm2.s.Pa) | ≤1.0X10-13 | ||||||||
| 차원 안정성 | ±2 | ||||||||
제품 사양 및 기술 지표 (GH-1 & GB/T 17643-2011)
| 사양 항목 |
0.30 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | 언급 | |
| 두께 (mm) | 0.30 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | ||
| 밀도 (g/cm2,≥) | 0.94 | ||||||||||
| 튼튼성 (N/mm, ≥,LD/TD) | 4 | 7 | 10 | 13 | 16 | 20 | 26 | 33 | 40 | ||
| 튼튼성 (N/mm, ≥,LD/TD) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||
| 양력 연장률 (%,≥,LD/TD) | - | - | - | 11 | |||||||
| 부러진 긴장률 (%,≥,LD/TD) | 600 | ||||||||||
| 직사각형 찢기 부하 (N,≥,LD/TD) | 34 | 56 | 84 | 115 | 140 | 170 | 225 | 280 | 340 | ||
| 뚫림 강도 (N,≥) | 72 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | 720 | ||
| 탄소 흑색 함수 (%) | 20.0~3.0 | ||||||||||
| 탄소 검정 분산 | 10개의 데이터 중 3등급의 1일 미만, 4등급, 5등급은 허용되지 않습니다. | ||||||||||
