HDPE 매끄러운 지오 멘브라인
제품 소개
매끄러운 지질막, 또한 매끄러운 지질 합성막으로도 알려져 있으며, 기본 원료로 고분자 폴리머로 만들어진 방수 및 장벽 유형의 지질 합성 물질입니다.이 글은 부드러운 지오 멘브란에 대한 상세한 소개입니다.:
매끄러운 표면 지오 엽막은 고품질의 고밀도 폴리에틸렌 (HDPE) 을 방수성 기본 재료로 사용합니다. 생산 과정에서 특정 양의 탄소 흑색, 항산화 물질,노화 방지제, 자외선 흡수 물질 및 색상 마스터 팩은 특별한 공식을 사용하여 추가됩니다.그 다음에는 3층 코엑스트루션 블로우 폼핑 기술을 사용하여 고도로 자동화된 지질막 장비에 의해 대량 생산됩니다..

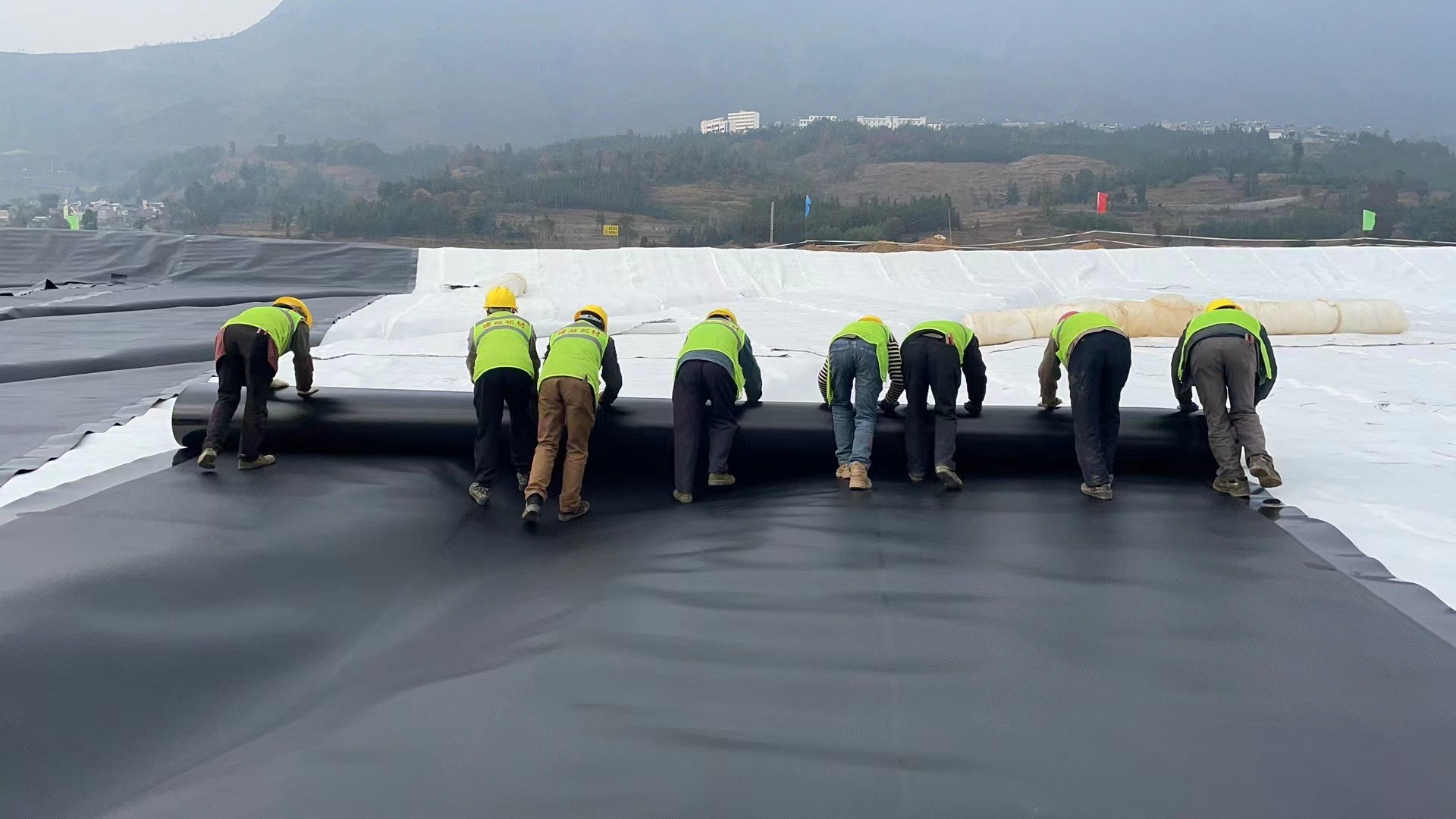

텍스트: 부드러운 지질막은 매우 낮은 투과성, 우수한 화학 저항성 및 UV 저항성을 가지고 있으며 높은 비용 성능 비율을 제공합니다.토목 공학에서 방수 프로젝트의 선호되는 재료로그것은 널리 물 보존, 환경 보호, 시립 엔지니어링, 수산, 하수 처리, 배설물 덤 유출 방지, 쓰레기 매립지, 풍경 정원,수력공학.
고품질의 토착 플라스틱과 탄소 검은 입자는 어떤 보존 물질도 포함하지 않으며 물과 토양을 오염시키지 않으므로 부드러운 지질막은 좋은 환경 보호를 가지고 있습니다.
요약하자면, 부드러운 표면 지오 임브란은 뛰어난 방수 및 침투 방지 성능과 광범위한 적용 가능성으로 인해 현대 엔지니어링 건설에서 중요한 역할을합니다.
제품 사양
* 두께: 0.30mm ~ 3.00mm
* 너비:1m~9m
* 롤 길이: 30m ~ 100m (자격화 요청 받아)
PS: 위와 같은 모든 주문을 받아드리겠습니다.
지질막 시리즈
매립지를 위한 부드러운 HDPE 지오 멘브라인 (GH-2S 및 GB/T 17643-2011)
| 사양 | 0.75mm | 10.00mm | 1.25mm | 1.50mm | 20.00mm | 2.50mm | 30.00mm | 언급 | |
| 항목 | |||||||||
| 두께 (mm) | 0.75mm | 10.00mm | 1.25mm | 1.50mm | 20.00mm | 2.50mm | 30.00mm | ||
| 밀도 (g/cm2,≥) | 0.939 | ||||||||
| 팽창성 특성 | |||||||||
| 양력 강도 (N/mm,LD/TD) | 11 | 15 | 18 | 22 | 29 | 37 | 44 | ||
| 파열 강도 (N/mm,LD/TD) | 20 | 27 | 33 | 40 | 53 | 67 | 80 | ||
| 연장률 (%) | 12 | ||||||||
| 부러진 길쭉한 비율 (%) | 700 | ||||||||
| 직사각형 찢기 강도 (N) | 93 | 125 | 156 | 187 | 249 | 311 | 374 | ||
| 펀크 강도 (N) | 240 | 320 | 400 | 480 | 640 | 800 | 960 | ||
| 환경적 스트레스로 인한 균열 저항성 (h) (단점 절단 일정한 팽창 방법) |
300 | ||||||||
| 탄소 흑색 | |||||||||
| 탄소 흑색 함수 (분위) (%) | 20.0~3.0 | ||||||||
| 탄소 검정 분산 | 10개 중 9개의 관측 지역은 1등급 또는 2등급이어야 하며, 3등급의 1등급을 넘지 않아야 합니다. | ||||||||
| 산화 인덕션 시간 (OIT) | |||||||||
| 표준 OIT (분) | 100 | ||||||||
| 고압 OIT (분) | 400 | ||||||||
| 85°C 오븐 노화 (최저 평균) | |||||||||
| 굽은 후 90일 후, 표준 OIT 유지 (%) | 55 | ||||||||
| 구운 후 90일 후 고압 OIT 유지 (%) | 80 | ||||||||
| 자외선 방지력 | |||||||||
| 1600 시간 후 자외선 방사선, 표준 OIT 유지 (%) | 50 | ||||||||
| 1600 시간 후 자외선 방사선, 고압 OIT 유지 (%) | 50 | ||||||||
| -70°C 낮은 온도 난해 성능 영향 | 합격 | ||||||||
| 수증기 침투 계수 g.cm (cm2.s.Pa) | ≤1.0X10-13 | ||||||||
| 차원 안정성 | ±2 | ||||||||
제품 사양 및 기술 지표 (GH-1 & GB/T 17643-2011)
| 사양 항목 |
0.30 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | 언급 | |
| 두께 (mm) | 0.30 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | ||
| 밀도 (g/cm2,≥) | 0.94 | ||||||||||
| 튼튼성 (N/mm, ≥,LD/TD) | 4 | 7 | 10 | 13 | 16 | 20 | 26 | 33 | 40 | ||
| 튼튼성 (N/mm, ≥,LD/TD) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||
| 양력 연장률 (%,≥,LD/TD) | - | - | - | 11 | |||||||
| 부러진 긴장률 (%,≥,LD/TD) | 600 | ||||||||||
| 직사각형 찢기 부하 (N,≥,LD/TD) | 34 | 56 | 84 | 115 | 140 | 170 | 225 | 280 | 340 | ||
| 뚫림 강도 (N,≥) | 72 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | 720 | ||
| 탄소 흑색 함수 (%) | 20.0~3.0 | ||||||||||
| 탄소 검정 분산 | 10개의 데이터 중 3등급의 1일 미만, 4등급, 5등급은 허용되지 않습니다. | ||||||||||
